產品概要:
通過波形顯示可以將數字指示較難觀察到的物理變化量，在視覺上可以直觀的查看和確認。
F381A可以通過電阻應變式載荷傳感器和位置變化的位移傳感器組合使用，測量各種物理力、壓強及扭矩等物理量，并可波形顯示的動態測力儀表。
通過波形顯示可以將傳統數字顯示較難觀察到的物理變化量，在視覺上可以直觀查看并確認。
每秒4000次的高速處理能力，使微小的數值變化也能得到及時反映，F381A還具有上下限比較功能、各種保持功能和判定功能，這些功能使其在生產控制管理、自動儀器、試驗機等各個方面得到廣泛的應用。
-------------------------------------------------------------------------------------------
產品特點：
一、高清液晶觸摸式顯示屏
在液晶觸摸式顯示屏上直接操作，使各項設定變簡單易行。
二、出色的操作性
可將不常規設定項目自動鎖定，按照事先設計好的設定順序顯示，大大提高操作的便利性。
三、測定數據可保存在SD卡上
測定的數據或者是設定參數可以保存在SD卡上。這些數據對于全部產品的生產品質保證或者是設備初次調試、產生故障時的原因分析及改善等有非常重要的意義。數據可以轉換為簡單的CSV格式（Excel），便于數據編輯。
四、+COM/-COM共用，Source Type/Sink Type訂購時可選
輸入形式可以選擇+COM/-COM共用形式，輸出形式可以選擇Source Type/Sink Type。便于連接所需的PLC等各種外部儀器。
五、每秒4000次的高速處理能力
具有每秒4000次處理的高速A/D轉化?高速CPU處理器，即使是非常微小的傳感器輸入信號變化也都能夠及時撲捉到。
六、豐富的通訊接口
具有各種網絡通訊接口。從Ethernet，RS-232c開始到Omron的DeviceNet、三菱的CC-link等，可實現現場的各種PLC無縫連接。

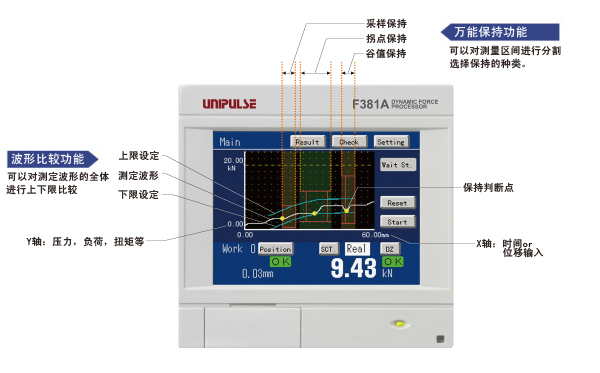

七、波形比較及保持功能
通過測量波形的比較功能、各種保持功能可進行過程結果是否合格的判定，滿足各種現場實際應用。
（1）波形比較功能
將區間的設定波形的上下限理想波形與實際測定的波形進行比較。只要有一個力點超過了設定的上下限波形也將判斷為NG（不良品），避免了特殊點以外難以準確判斷與否合格的問題。
對于測定波形，設定的上下限理想波形可以選擇為靠前基準或靠后基準方式。即使測量的工件形狀不一致的時候也可以進行準確的判定。
＜相對移動＞
對于測定的波形來說，設定波形的上下限可以做相對的移動。而且如果將位移或者時間作為基準點設定時，可以利用測定波形基準點的負荷使設定波形做相對的移動。
（2）各種保持功能
將檢測波形分割為測定區間，可以任意切換選擇各種保持功能（采樣?峰值?谷值?P-P?相對峰值?相對谷值?拐點）并進行獨立的判斷?？梢愿鶕^間任意指定上限值、下限值、保持的模式種類等。通過對壓入剛剛開始的異常作為峰值保持，將壓入到底之前的負荷作為拐點保持，可以作出對同一個工序多點進行是否合格的判斷。
（3）位移脈沖輸入方式是標準配置
用于進行位移傳感器和應變式傳感器的2種輸入方式的平面波形比較&萬能保持。可以在X軸上連接位移電壓輸入或脈沖輸入，Y軸上應變式載荷傳感器。對于沖壓機的因為加壓時間的變化情況時，由于工件的不規則引起的組裝時間的不均等變化，以時間為壓入管理無法準確判斷時，位移參考就非常有效果。
※ X軸什么也不連接的時候，可以進行波形比較&萬能保持。
※ 電壓輸入是選件
（4）比較結果顯示
波形比較功能及各項保持功能的比較結果可以查閱確認。（最近40數據）
一覽表示和個別表示的二個畫面可以切換選擇瀏覽。 nd:w?s’<?? e="’color:#505050′">七、波形比較及保持功能 通過測量波形的比較功能、各種保持功能可進行過程結果是否合格的判定，滿足各種現場實際應用。
