電爐數字配鐵系統方案

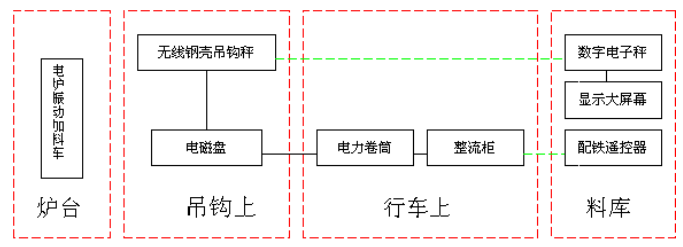

一、 電爐配料系統系統框圖
二、電爐配料系統性能說明：
適用于電爐稱量稱重傳感器配送金屬爐料，實現新生鐵、回爐鐵、廢鋼的稱量，保證鐵水溫度，使用效果明顯，鐵水溫度普遍提高，含碳量波動率降低，廢品率下降，爐料及能量消耗明顯減少，大幅度節約了勞動力，從而降低了生產成本。
該配鐵系統主要用于新生鐵、回爐鐵、廢鋼等鐵料的稱量，具有配料精度高，數據傳輸穩定可靠，抗干擾能力強等特點。
主要設備由整流柜、配鐵遙控器、電磁吸盤、無線鋼殼吊鉤秤、顯示大屏幕、電力卷筒、電纜連接器、電爐振動加料車等組成。
由無線鋼殼吊鉤秤將信號傳至數字電子秤以及顯示大屏幕，操作工可根據顯示大屏幕顯示數量操作控制電磁吸盤磁力進行配料，直至達到定值（在允許范圍內）。
3、無線鋼殼吊鉤秤：其作用是快速傳遞電磁吸盤吸料的實時重量，及時跟蹤重量信號。
4、電纜連接器：其作用是當配鐵專用行車執行其它任務須拆下或裝上電磁吸盤時，快速地將吸盤專用電纜斷開或恢復。
5、電力卷筒：其作用是當電磁吸盤上下移動時，能夠自動地卷取或放出電纜，防止電纜損壞。（卷筒本身不消耗電能）
6、數字電子秤、顯示大屏幕：其作用是提供實時吸料重量，使操作工以及監督人員在100米范圍內可以清楚地看到所吸鐵料的重量，方便操作工配料。
7、電爐振動加料車：將配好的鐵料移動至電爐上方，利用振動方式將鐵料平穩地加入電路中。
1、系統配用5噸雙梁行車，行車速度符合以下標準；(1)吊鉤速度12米/分鐘（2）大車和小車運行速度30米/分鐘。行車操縱裝置建議采用遙控式控制器，行車軌高距電爐平臺不得低于6米。
2、行車接入電源規格型號應考慮配鐵系統電源與之共用，（配鐵系統需用VV-3*162 +1*62銅電纜做電源線），設計行車電源時應適當加大。
7、本系統設操作工兩名，其中一名進行行車操縱，同時根據數字電子秤的數據控制吸盤完成配鐵工作，另一名操作工操作電爐振動加料車進行電爐加料。
|
一、數字配鐵系統： |
||||||
|
序號 |
產 品 名 稱 |
單位 |
數量 |
單價 |
金額 |
型號規格 |
|
1 |
整流控制柜 |
臺 |
1 |
1.26 |
1.26 |
QLYKG-100A |
|
2 |
電磁吸盤 |
臺 |
1 |
4.35 |
4.35 |
MW5-130L |
|
3 |
無線鋼殼吊鉤秤 |
臺 |
1 |
1.15 |
1.15 |
LN-10t |
|
4 |
顯示大屏幕 |
臺 |
1 |
0.25 |
0.25 |
5″ |
|
5 |
電纜連接器 |
臺 |
1 |
0.06 |
0.06 |
DJ102 |
|
6 |
電力卷筒 |
臺 |
1 |
0.50 |
0.50 |
JTA-2/4 |
|
7 |
卷筒小車 |
臺 |
1 |
0.05 |
0.05 |
1t |
|
8 |
配鐵遙控器 |
臺 |
1 |
0.30 |
0.30 |
QLX-50A |
|
9 |
吸盤專用電纜 |
米 |
50 |
0.025 |
0.125 |
YC2-16 |
|
RMB合計：柒萬玖仟玖百玖拾伍元整 |
￥7.995 |
|
||||
|
序號 |
產 品 名 稱 |
單位 |
數量 |
單價 |
金額 |
型號規格 |
|
1 |
電爐振動加料車 |
臺 |
1 |
14.90 |
14.90 |
ZDLC-5t |
|
2 |
電力卷筒 |
臺 |
1 |
0.50 |
0.50 |
JTA-2/4 |
|
3 |
加料車電控柜 |
臺 |
1 |
2.20 |
2.20 |
ZDLC-5A |
|
4 |
料車定位裝置 |
組 |
4 |
0.03 |
0.12 |
|
|
5 |
線纜及附件 |
套 |
1 |
0.20 |
0.20 |
|
|
RMB合計：壹拾柒萬玖仟貳佰元整 |
￥17.92 |
|
||||
|
RMB總計：貳拾伍萬玖仟壹佰元整 |
￥25.91 |
|
||||
|
注：電爐振動加料車道軌由供方設計，需方購買安裝。 |
||||||
